AvanTec - draai kiepraam

Het Schuco AvanTec beslag werd gebruikt vanaf ca. 2009 t/m ca. 2016. Dit beslag is alleen gebruikt bij aluminium kozijnen.

Systeemoverzicht:

In de tabel zie je in de eerste kolom een nummer, dit nummer verwijst naar het nummer in de tekening om zo duidelijk aan te geven welk onderdeel men bedoelt.

LS = Links scharnierent (bekeken vanuit de kant dat je het element naar je toe opent.)
RS= Rechts scharnierent (bekeken vanuit de kant dat je het element naar je toe opent.)

NR	Wat	LS	RS
3.1	Schaar 300 mm 60 kilo - draaikiep	275011	275012
3.2	Schaar 400 mm 130 kilo - draaikiep	275013	275014
3.14	Schaar 400 mm 160 kilo- draaikiep	275313	275314
1.2	Hoek onder -130 kilo	275007	275008
1.6	Hoek onder - 160 kilo	275173	275174
6.1	Binnenwerk 23 mm	243033	243034
6.2	Binnenwerk 43 mm	243037	243038
5.1	Hoekverbinder met blokkeerfunctie	243027	243027
7.1	Oploopblok - draaikiep	243043	243044
9.1	Regelstuk met blokkeerfunctie	243049	243050
10	Draag ondersteuning	218051	218051
11.1	Vingerregel - draaikiep	243023	243024
5.15	Hoekverbinder vertikaal	243028	243028
0.12	WK 2 onderdeel	243953	243953
0.16	Extra vergrendeling WK 2	243066	243066
6.9	Anti boor beveiliging	233921	233921
8.1	Sluitrol	243047	243047
9.2	Regelstuk - verstelbaar	275099	275099
80.1	Regelstang aluminium WK4	184346	184346
	Regelstang kunststof - WK0	244870	244870

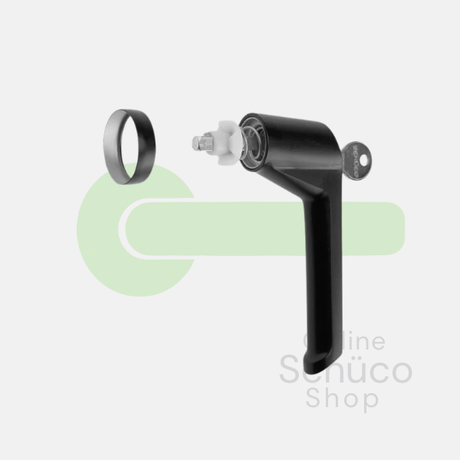

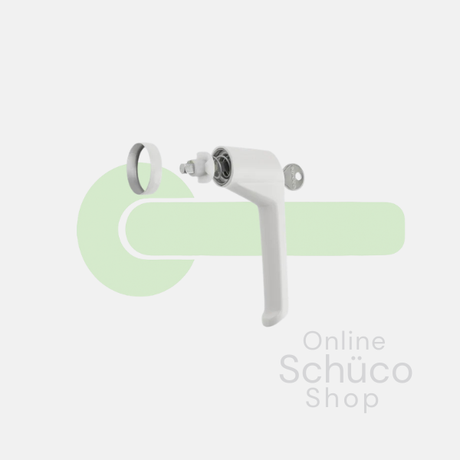

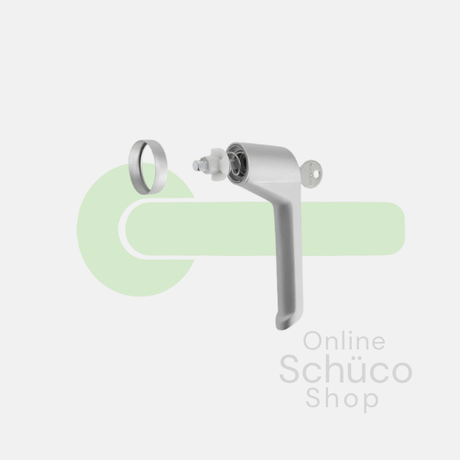

32.2	Afsluitbare raamgreep - diverse kleuren - 23 mm	247033	247033
	Alternatief: Afsluitbare raamgreep - SmartActive - zelfreinigend / antibacterieel	269233	269233
	Alterantief - niet afsluitbare raamgreep ( geen WK2! ) - diverse kleuren	247001	247001
	Alternatief - niet afsluitbare raamgreep - SmartActive - zelfreinigend / antibacterieel	269201	269201

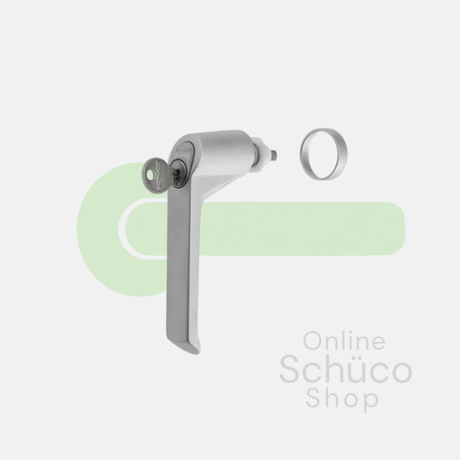

	Alternatief- oud model - afsluitbare raamgreep - diverse kleuren	234014	234014
	Alterantief - oud model - niet afsluitbare raamgreep (geen wk 2! ) - div. kleuren	234004	234004
45.2	Rozet voor afsluitbare greep - diverse kleuren - 23 mm	247131	247131
	Alternatief - rozet voor niet afsluitbare raamgreep	247083	247083
	Alterantief - rozet voor afsluitbare raamgreep SmartActive - zelfreinigigend / antibacterieel	269131	269131
